Hieronder wordt een voorbeeld getoond van een radiosignaal waarin een meteor zichtbaar is. Het betreft een logbestand van 3 minuten (180 seconden) aan geluid dat door de radio is opgenomen.
De volledige opname van 3 minuten is hieronder te beluisteren.
Meteoren worden in het audiosignaal gedetecteerd via frequentieanalyse. Voor ongeveer elke seconde aan gegevens wordt een frequentieanalyse (FFT) berekend.
Door de absolute waarden van al deze spectra te combineren tot één beeld (met een beperking van het spectrum - in dit geval tussen 450 Hz en 700 Hz) ontstaat een afbeelding. Deze afbeelding wordt een spectrogram genoemd.

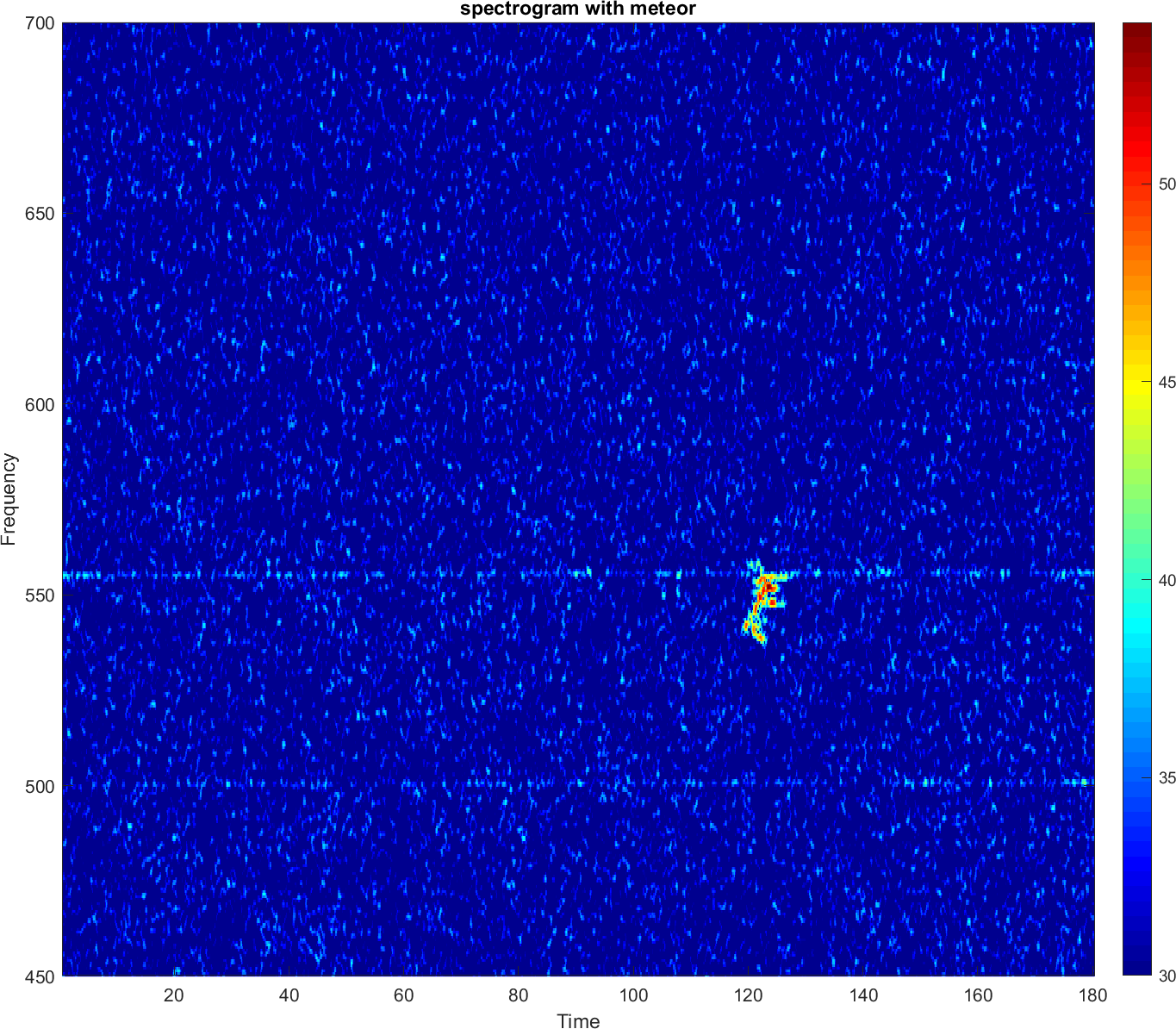

Dit ziet er als volgt uit:
De meteor is zichtbaar als een duidelijke “blob” rond t = 120 s en een frequentie van ongeveer 550 Hz.

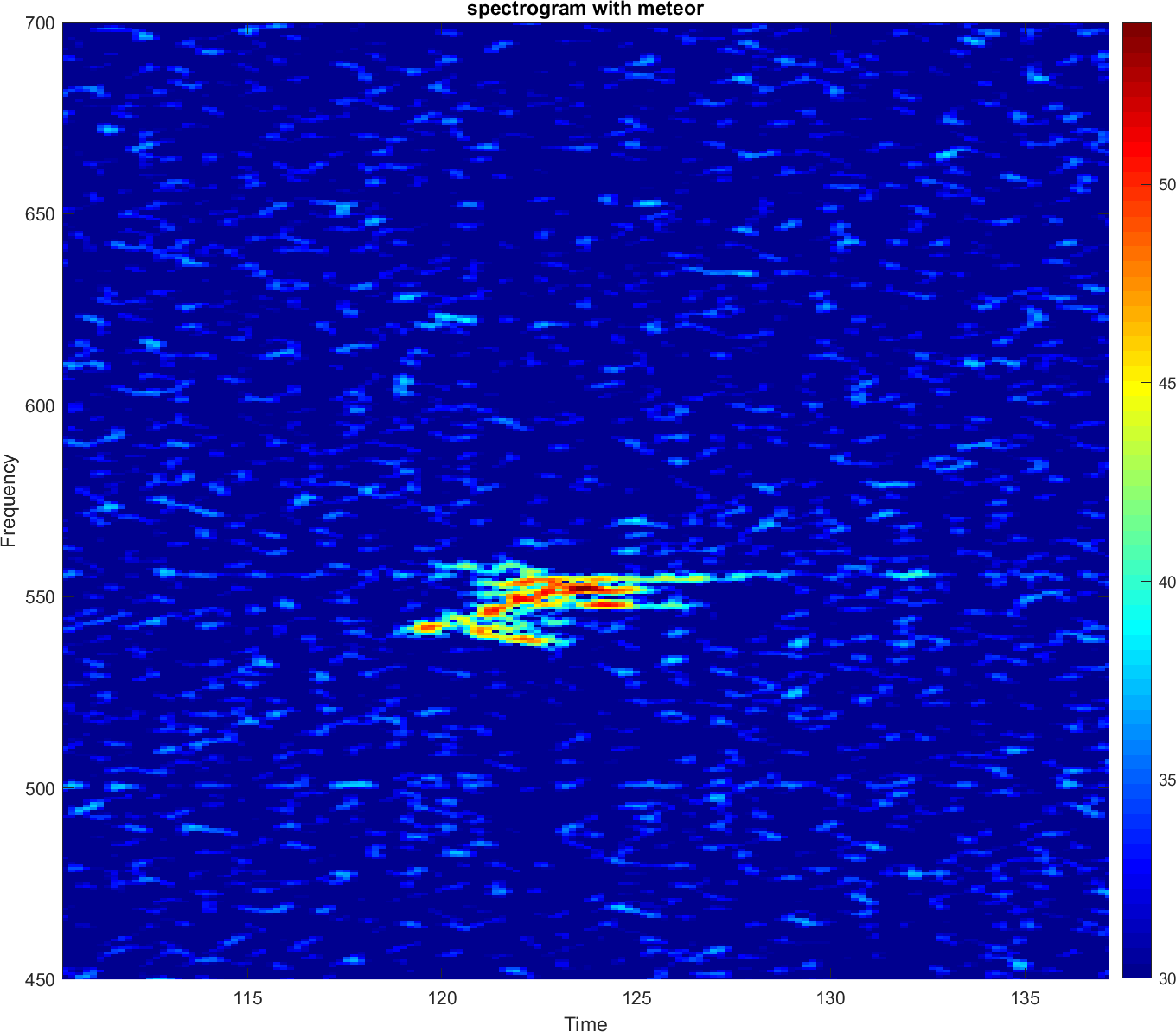

Hieronder wordt hetzelfde spectrogram getoond, maar dan ingezoomd rond de meteor. Daaronder is ook het bijbehorende geluid te vinden.
Door dit geluid af te spelen, hoef je niet twee minuten te wachten om uiteindelijk de meteor te “horen”. De meteor is hoorbaar als een toon, ingebed in een aanzienlijke hoeveelheid ruis.
